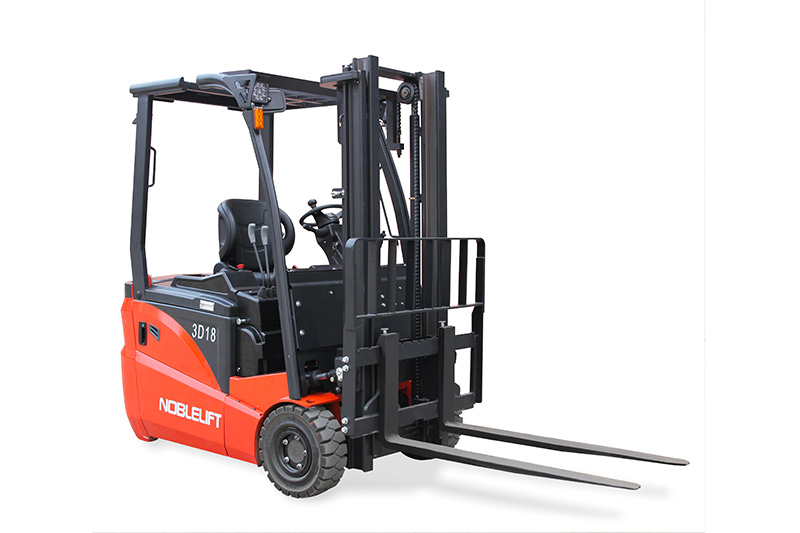

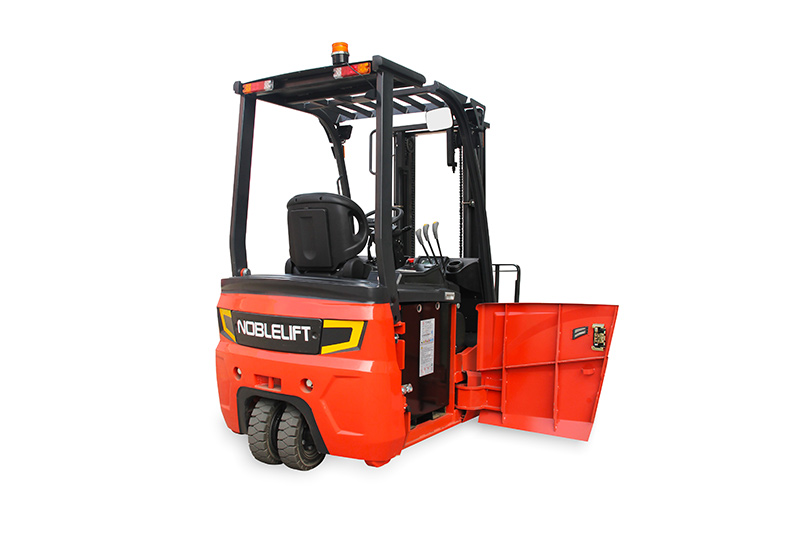

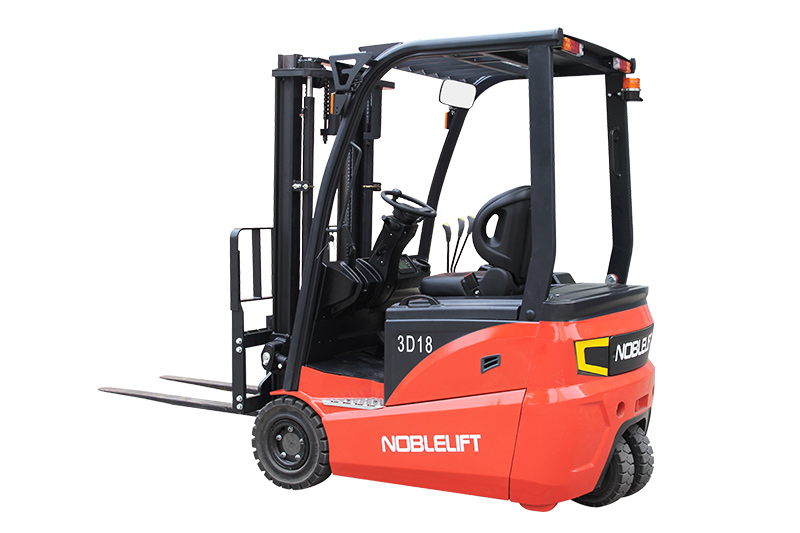

| FE3D16-20 N系列蓄电池平衡重式叉车 |
|
| 特 性 | 1.1 | 制造厂商（简称） |
| 诺力 | 诺力 | 诺力 |
| 1.2 | 型号 |
| FE3D16N | FE3D18N | FE3D20N |
| 1.3 | 驱动方式：电动（蓄电池或电源)，柴油，汽油，燃气，手动 |
| 电动 | 电动 | 电动 |
| 1.4 | 操作方式：手动，步行，站驾，座驾，拣选 |
| 座驾式 | 座驾式 | 座驾式 |
| 1.5 | 额定荷载能力 | Q(公斤) | 1600 | 1800 | 2000 |
| 1.6 | 荷载中心距 | C(毫米) | 500 | 500 | 500 |
| 1.8 | 前悬距 | x(毫米) | 372 | 377 | 377 |
| 1.9 | 轴距 | y(毫米) | 1360 | 1360 | 1490 |
| 重 量 | 2.1 | 含蓄电池（参见６.5)时自重 | 公斤 | 3060 | 3160 | 3420 |
| 2.2 | 满载时桥负载,前/后 | 公斤 | 4160/500 | 4450/510 | 4880/540 |
| 2.3 | 空载时桥负载,前/后 | 公斤 | 1470/1590 | 1530/1630 | 1670/1750 |
| 轮子 车体 | 3.1 | 轮胎:实心橡胶,超弹性体,气胎,聚氨酯胎 |
| 实心胎 | 实心胎 | 实心胎 |
| 3.2 | 前轮规格 |
| 18×7-8 | 18×7-8 | 200/50-10 |
| 3.3 | 后轮规格 |
| 15X4½-8 | 15X4½-8 | 15X4½-8 |
| 3.5 | 车轮数量,前轮/后轮(×=驱动轮) |
| 2×/2 | 2×/2 | 2×/2 |
| 3.6 | 前轮轮距 | b10(毫米) | 960 | 960 | 984 |
| 3.7 | 后轮轮距 | b11(毫米) | 180 | 180 | 180 |
| 基本尺寸 | 4.1 | 门架/货叉架倾仰角,前倾/后倾 | α/β(°) | 5/7 | 5/7 | 5/7 |
| 4.2 | 门架缩回高度 | h1(毫米) | 2008 | 2008 | 2008 |
| 4.3 | 自由提升高度 | h2(毫米) | 125 | 125 | 125 |
| 4.4 | 提升高度 | h3(毫米) | 3000 | 3000 | 3000 |
| 4.5 | 门架展开高度 | h4(毫米) | 3981 | 3981 | 3981 |
| 4.7 | 护顶架高度 | h6(毫米) | 2075 | 2075 | 2075 |
| 4.8 | 座位高度 | h7(毫米) | 1030 | 1030 | 1030 |
| 4.12 | 牵引销高度 | h10(毫米) | 465 | 465 | 465 |
| 4.19 | 总长 | l1(毫米) | 2845 | 3000 | 3130 |
| 4.20 | 车体长度(不含货叉) | l2(毫米) | 1925 | 1930 | 2060 |
| 4.21 | 总宽 | b1(毫米) | 1135 | 1135 | 1135 |
| 4.22 | 货叉尺寸 | s/e/l(毫米) | 35/100/920 | 40/120/1070 | 40/120/1070 |
| 4.24 | 货叉架宽度 | b3(毫米) | 1040 | 1040 | 1040 |
| 4.31 | 门架下方离地间隙 | m1(毫米) | 123 | 123 | 123 |
| 4.32 | 轴距中心离地间隙 | m2(毫米) | 105 | 105 | 105 |
| 4.33 | 工作通道宽度,1000X1200托盘(1200跨货叉放置) | Ast(毫米) | 3122 | 3127 | 3257 |
| 4.34 | 工作通道宽度,800X1200托盘(1200沿货叉放置) | Ast(毫米) | 3322 | 3327 | 3457 |
| 4.35 | 转弯半径 | Wa(毫米) | 1550 | 1550 | 1680 |
| 性能参数 | 5.1 | 行驶速度,满/空载 | 公里/小时 | 14/15 | 14/15 | 13/15 |
| 5.2 | 提升速度,满/空载 | 米/秒 | 0.32/0.42 | 0.30/0.42 | 0.30/0.42 |
| 5.3 | 下降速度,满/空载 | 米/秒 | ＜600 | ＜600 | ＜600 |
| 5.5 | 牵引力,满/空载S2 5 分钟 | 牛顿 | 13000 | 14000 | 16000 |
| 5.7 | 爬坡性能,满/空载S2 30 分钟 | % | 15/20 | 15/20 | 13/18 |
| 5.10 | 行车制动 |
| 液压 | 液压 | 液压 |
| 电机 | 6.1 | 驱动电机功率 S2 5 min | 千瓦 | 4.5*2 | 4.5*2 | 4.5*2 |
| 6.2 | 提升电机功率 S3 15% | 千瓦 | 8.6 | 8.6 | 8.6 |

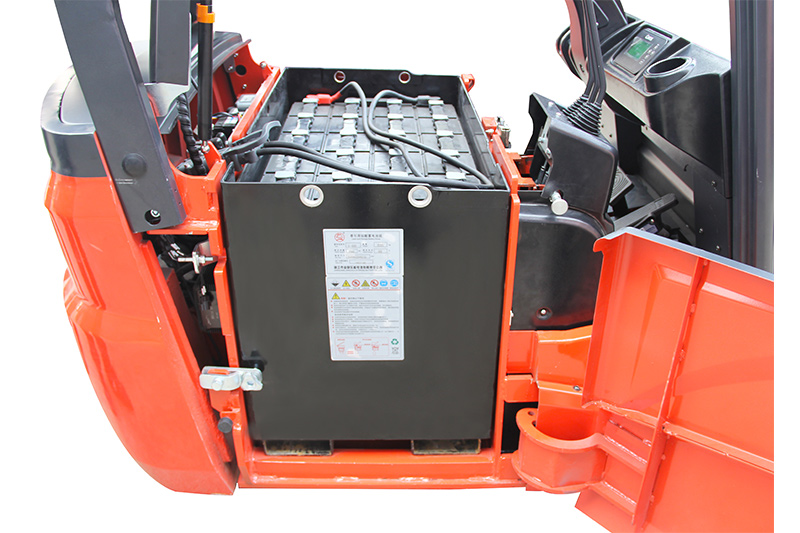

| 6.3 | 蓄电池标准 |
| BS | BS | BS |
| 6.4 | 蓄电池电压/额定容量K5 | 伏/安培小时 | 48/455(标配) 48/490(选配) 48/560(选配) | 48/455(标配) 48/490(选配) 48/560(选配) | 48/560(标配) 48/630(选配) |
| 6.5 | 蓄电池重量 | 公斤 | 800 | 800 | 950 |
| 电瓶尺寸,长/宽/高 | 毫米 | 980×538×670 | 980×538×670 | 980×668×670 |
| 其它 | 8.1 | 驱动控制类型 |
| 脉冲/交流 | 脉冲/交流 | 脉冲/交流 |
| 8.2 | 属具工作压力 | 兆帕 | 17.5 | 17.5 | 17.5 |
| 8.3 | 属具油量 | 升/分钟 | 36 | 36 | 36 |
| 8.4 | 驾驶员耳边噪音水平,根据 EN 12 053 | 分贝 | 73 | 73 | 73 |
